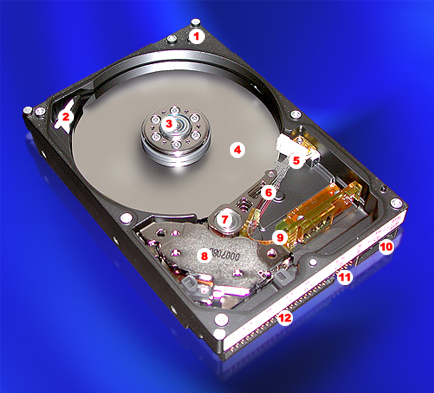

硬碟各部名稱 |
|
1 |
基座 Base Casting |
2 |
空氣濾網器 Air Filter |
3 |
軸承馬達 Spindle |
4 |
磁碟片 Platter |
5 |
磁頭 Head |
6 |
傳動臂 Actuator Arm |
7 |
傳動裝置軸承 Pivot |
8 |
音圈組件 Voice Coil Assy |
9 |
帶式電纜 Ribbon Cable(連接至外部控制電路) |
10 |
4 Pin 電源接頭 |
11 |
Master,Slave Jump Select |
12 |
IDE 介面接頭 |
|
|
|
 |
|
 |
|
1. 碟片組, 碟片目前多以玻璃複合材料做成, 表面電鍍上磁導物質, 這項技術目前是各廠家機密, 多數廠家相互競爭 以更高密度, 更高穩定性, 更低成本為目標, 多以單片為主, 也有雙片, 三片的設計. 大小分為3.5吋及2.5吋, 及其他(1.8吋 或是更小) |
 |
 |
|
2. 磁頭組, 表面上看來像一個夾子, 夾在碟面上, 其實不然, 在運作時候是飄在磁片上的並無接觸到磁片, 磁頭是硬碟最易損壞
部份, 稍有碰撞或是有移動就很易造成損壞, 此外磁頭組在停止時會稍接觸碟片, 次數多了慢慢會有損耗. 部份硬碟廠特別 |
|
|
 |
|
3. 馬達
4. 線圈組, 控制磁頭定位, 內有高密度磁鐵, 建議手錶類物品不要太靠近.
5. 其他, 內電路板, 防潮片, 基座組.
|
|
 |
|
1. 電路板, 內含控制電路, 運算晶片組(CPU), 快取晶片組(Buffer), 等.
2. 傳輸組, 包含電源傳輸, 資料傳輸(IDE, SATA).
3. JUMPER組, 控制主硬碟(Master)或是副硬碟(Slave) |
|
|
| |
 |
| |
|
|
